Diseño

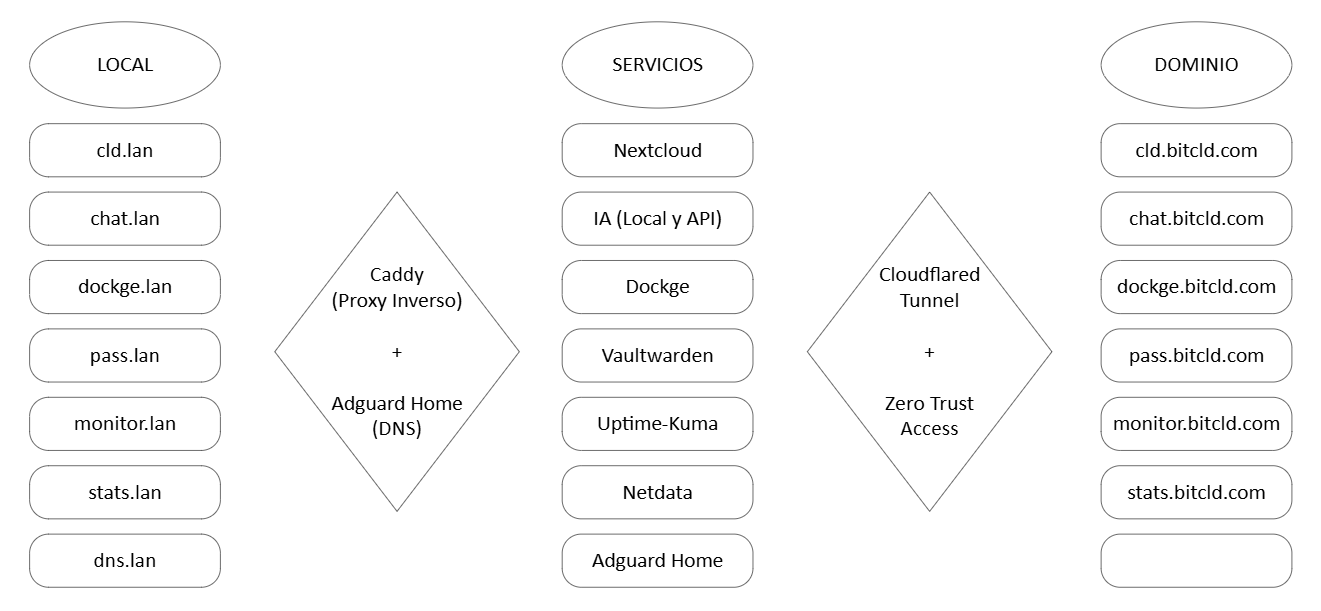

Diagrama del ecosistema

Como nos muestra este diagrama podemos apreciar el funcionamiento de bitCLD. Tendríamos los servicios, que ocupan la columna central y según cómo accedamos a cada servicio el flujo de trabajo cambia.

Si usamos nuestros servicios en nuestra red local accederemos mediante nuestros dominios .lan, haciendo uso del reverse proxy (caddy), que nos genera los certificados y contiene las rutas a los dominios internos en el CaddyFile y nuestro servidor DNS (Adguard Home) que se encargará de indicar a cualquier dispositivo que lo como DNS redirigirá las rutas de nuestros dominios .lan a cada servicio gracias a los rewrites.

Sin embargo, si accedemos mediante nuestro dominio personalizado subdominio.bitcld.com se usará el túnel que hemos creado para exponerlo a internet sin abrir puertos y Access se encargará de autenticar a los usuarios.

Este diseño nos garantiza seguridad en todo momento, ya sea en local como en internet ya que accederemos mediante https:// en ambos casos cifrando nuestra conexión.

Diagrama de bitCLD
